04
四件在售样件，我会先看哪里
非本人作品 · 结构拆解
先说清楚：这四件不是我做的作品。
都是电商平台买得到的在售产品，图片取自公开商品页，只当分析对象用。选它们的理由很直接——这几类结构我做过不止一轮，知道最容易翻车的是哪几处。下面写的不是「这产品有什么毛病」，而是如果这活交给我，我会先动哪里。
Images sourced from public product listings, used for structural analysis only. No employer drawings, BOM or client data involved.

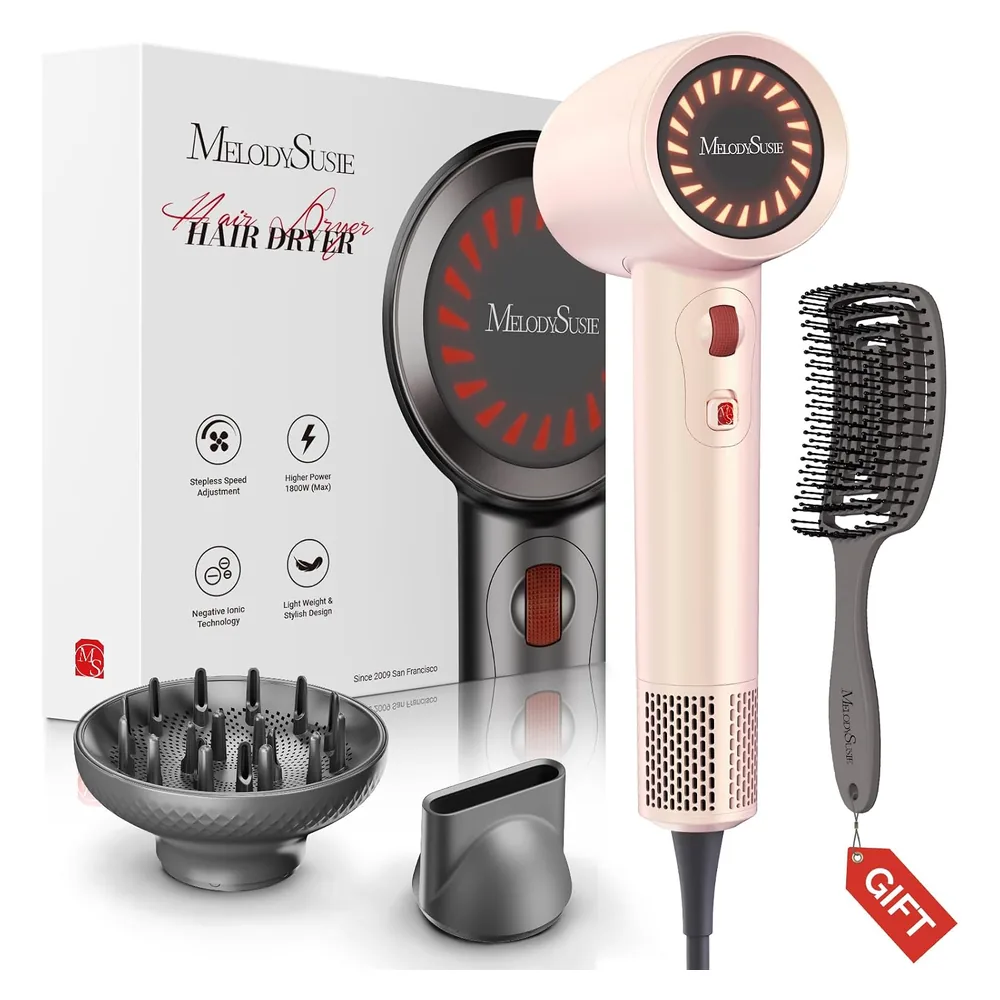

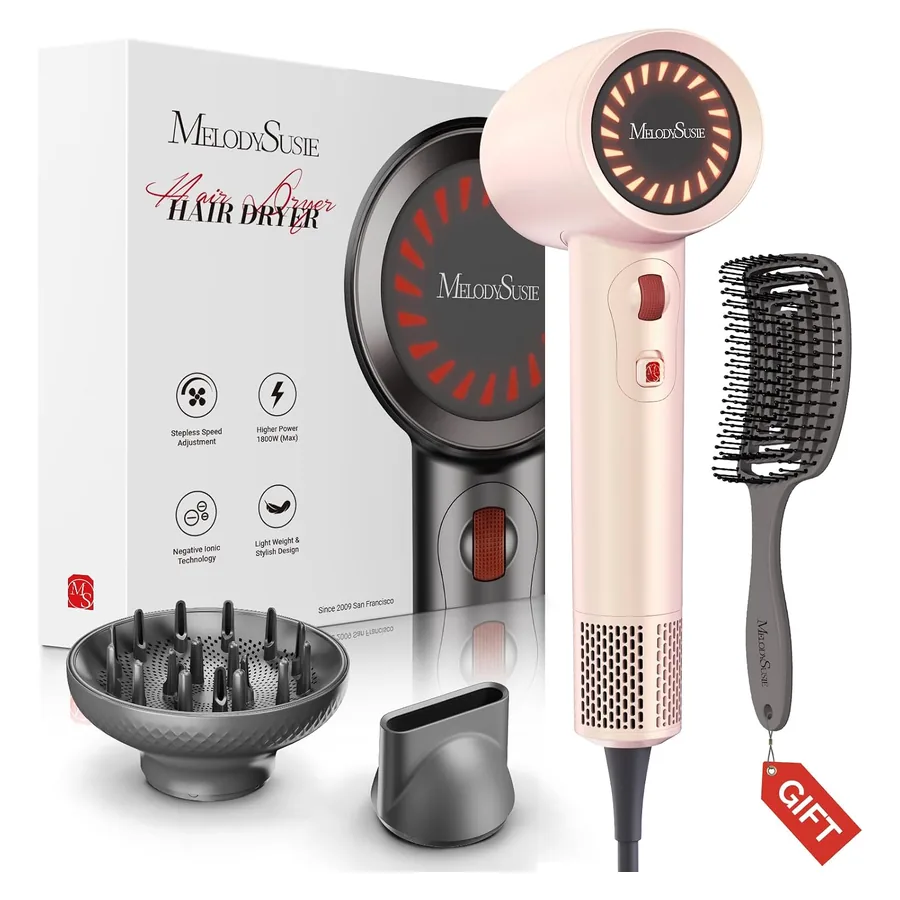

Case 01 · 高速吹风机
风道截面、电机座同心度、出风口耐温
- 先看进风格栅的开口率——它同时决定风阻和异物能不能被吸进去
- 再看电机座的减振结构和轴承位同心度，这两项直接决定噪音和寿命
- 还要看发热件到外壳的间隙：热胀之后会不会顶到壳，材料耐不耐得住长期高温
- 我会先改格栅到风道的过渡段，先出手板测风量，不动外观

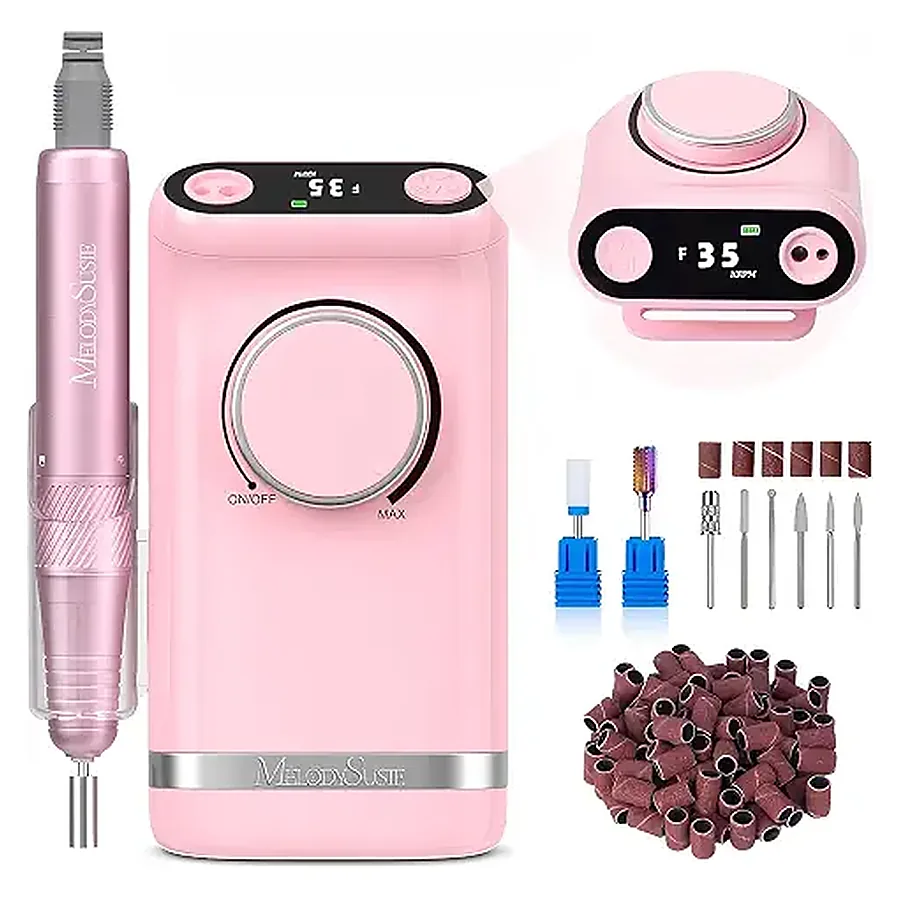

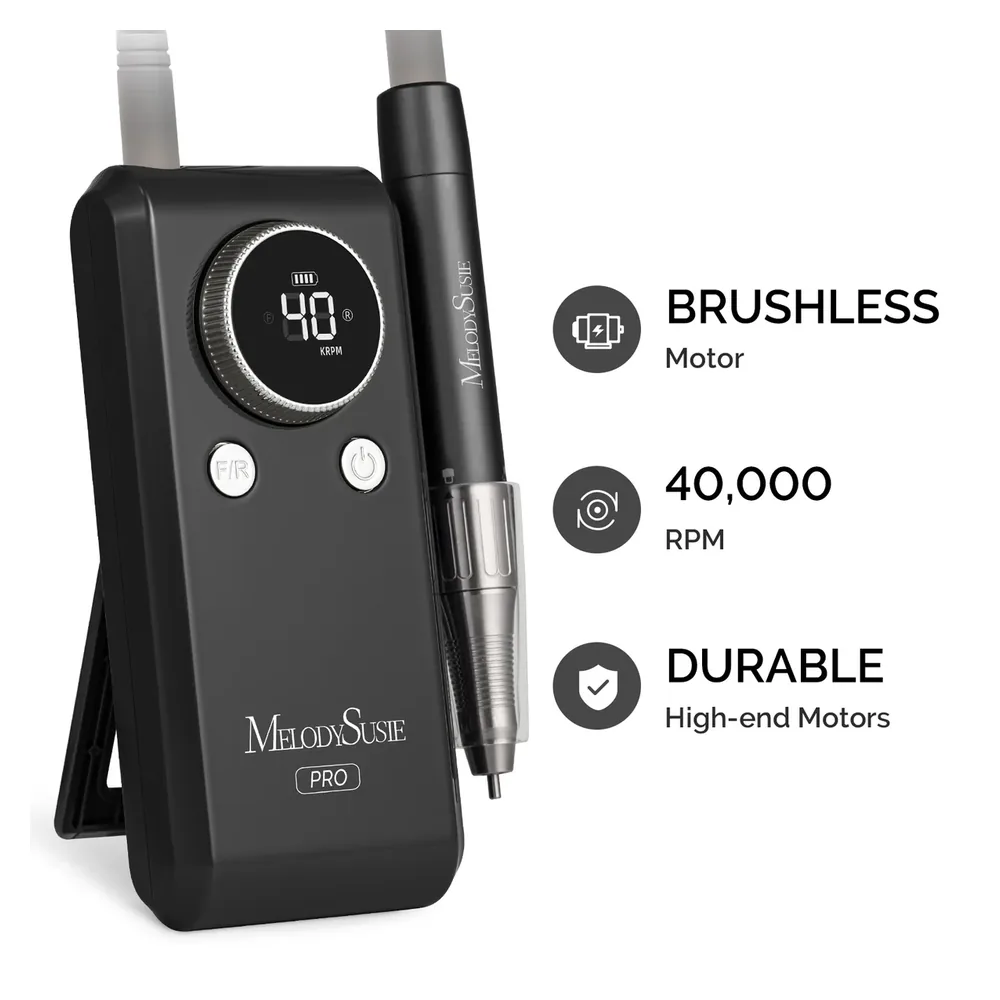

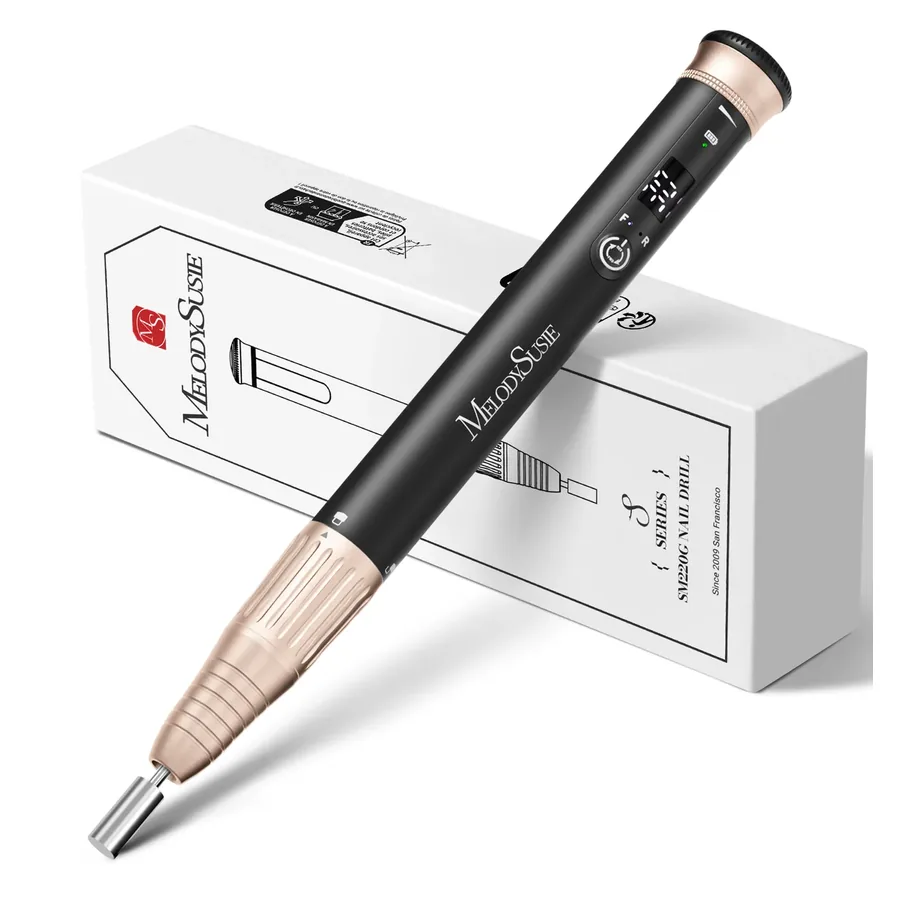

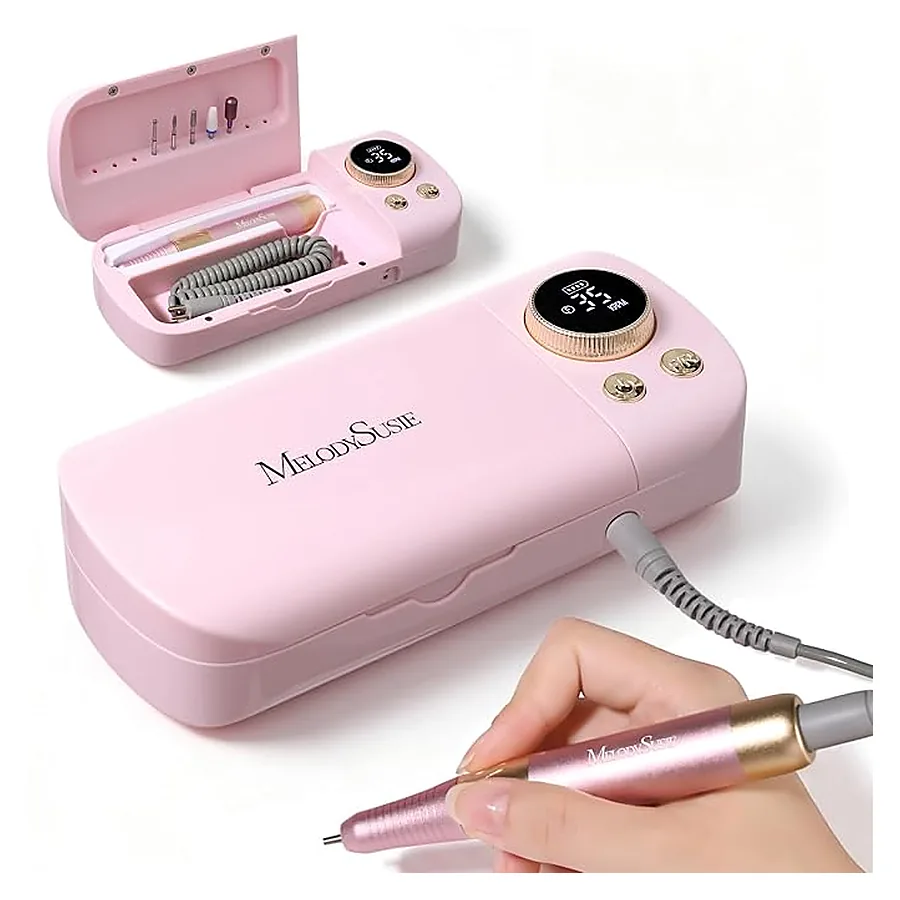

Case 02 · 笔式打磨机 40,000 rpm
夹头同轴度链、长径比壁厚、防尘密封
- 先看夹头同轴度链：电机轴 → 轴承位 → 夹持爪，三段公差累积决定跳动
- 再看笔身的长径比——细长圆筒最难保证壁厚均匀，进胶点位置比模具精度更关键
- 还要看按键与显示屏窗口：粉尘环境下，透光件和壳体的密封与段差
- 我会先改夹头段的公差分配，把跳动收在夹持爪上，而不是压电机轴

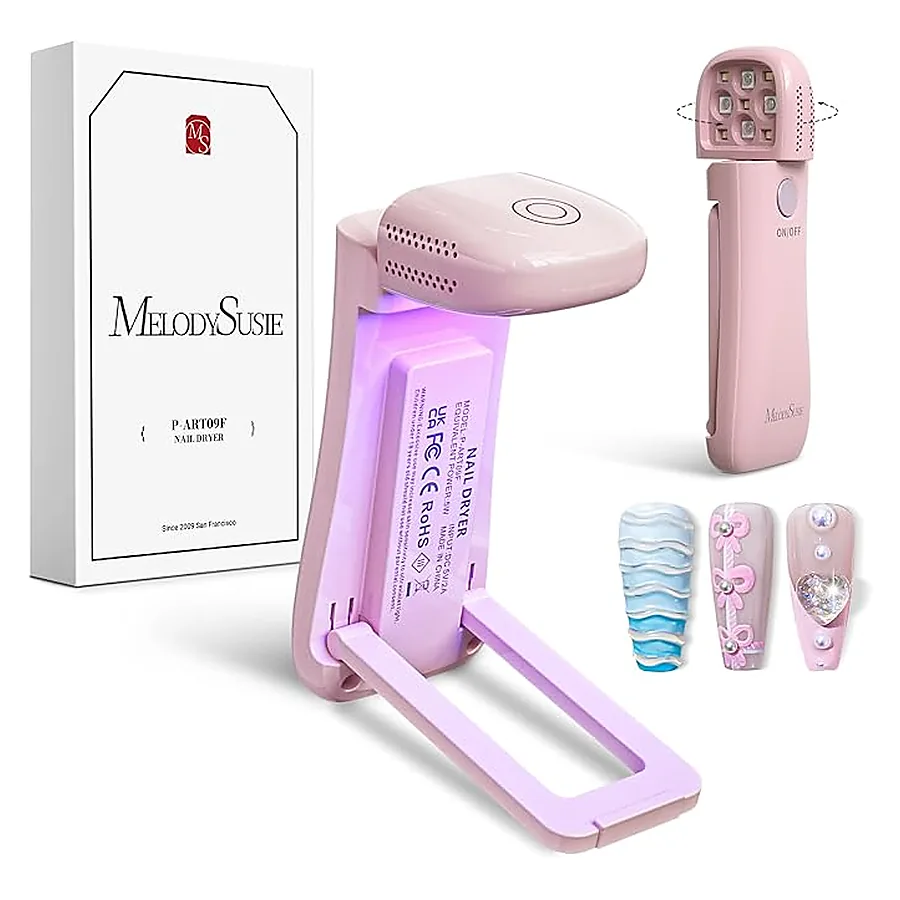

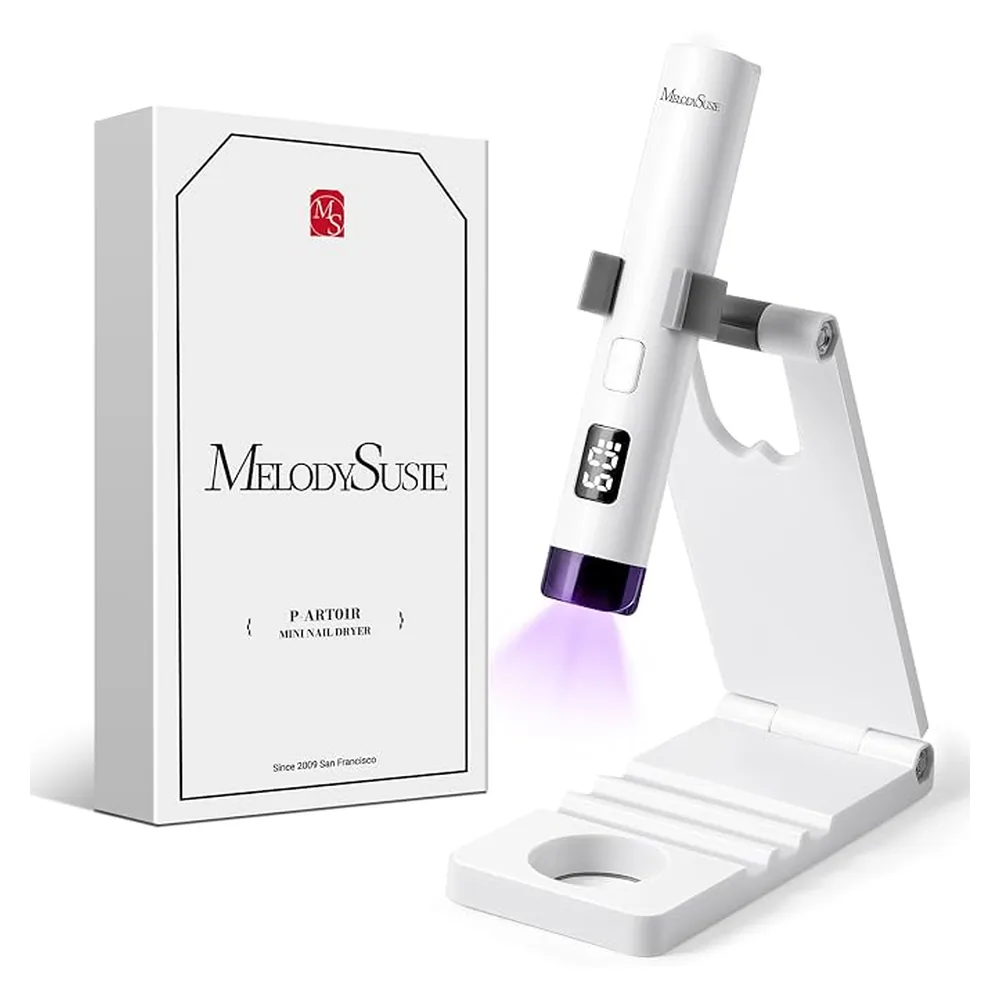

Case 03 · 笔式 UV 固化灯
折叠铰链、内腔反光面、大平面变形
- 先看折叠铰链：转轴过盈量与限位，反复开合后会不会松、会不会自己落下来
- 再看内腔反光面——灯珠到指甲的距离和反射角决定固化匀不匀，模具得做到高抛光
- 还要看底座那个大平面：缩水和变形的高发区，靠加强筋而不是加厚来解
- 我会先改铰链的轴孔配合，加底座加强筋根部的圆角过渡

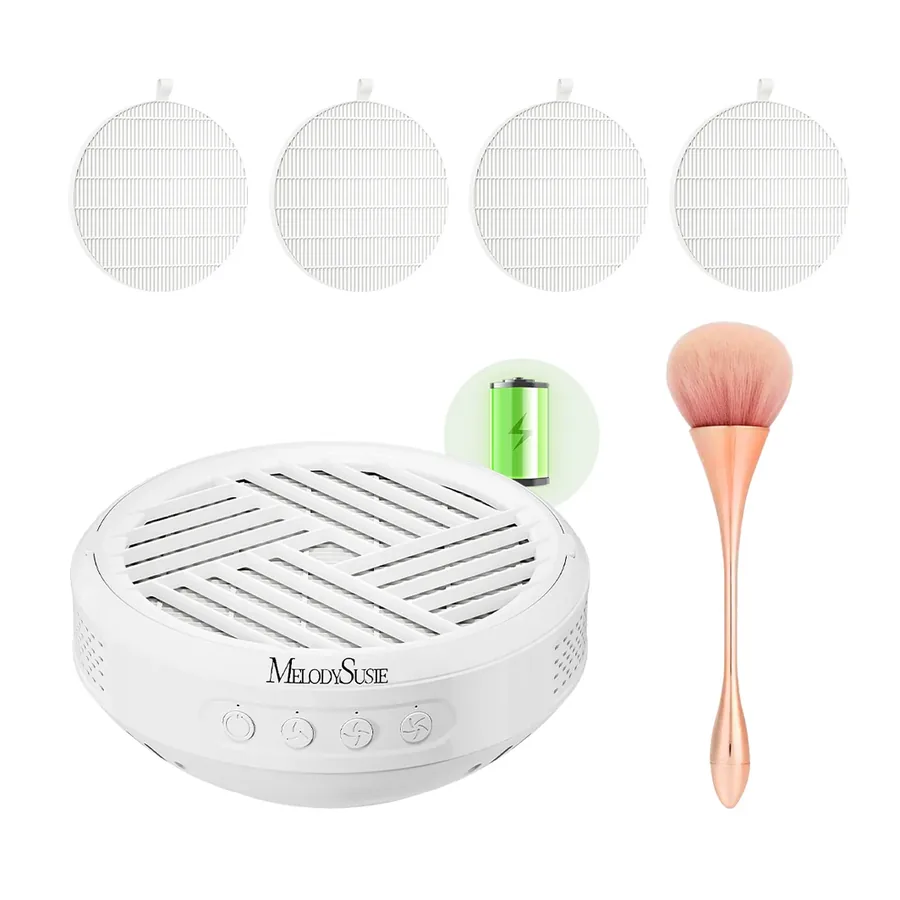

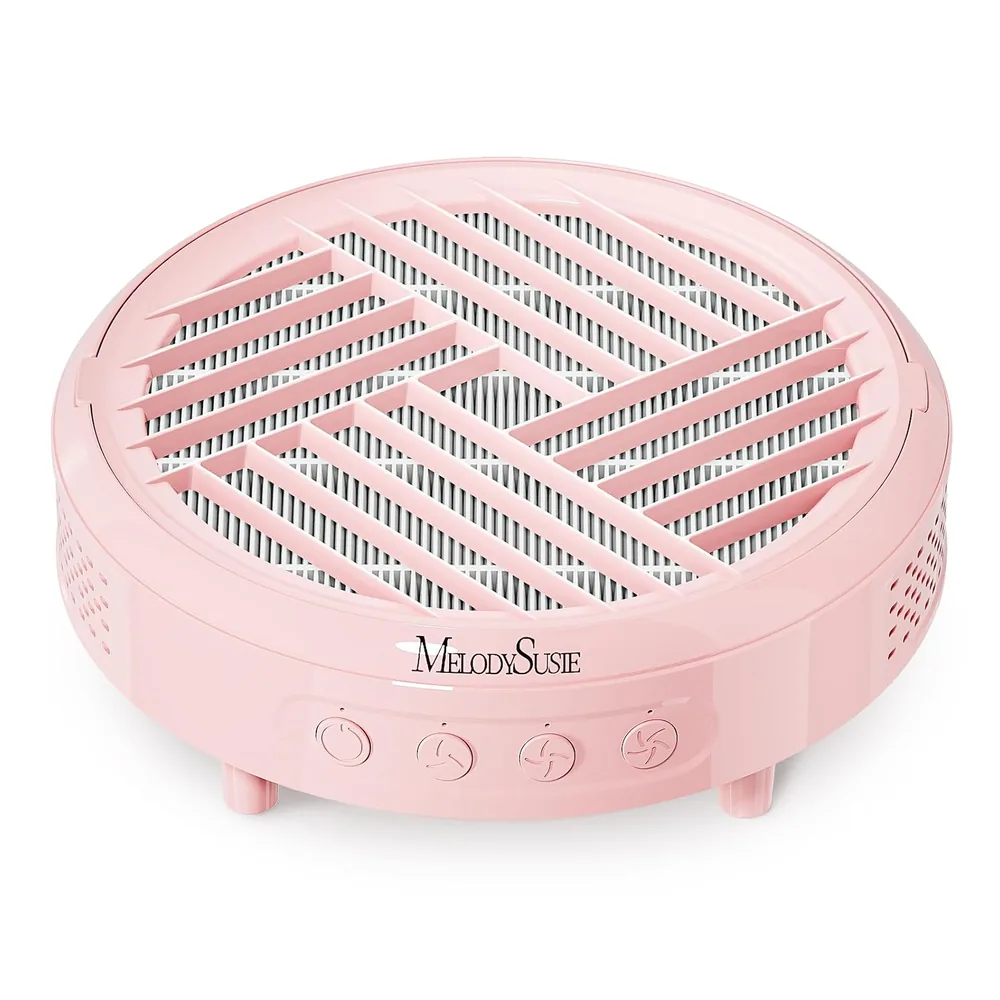

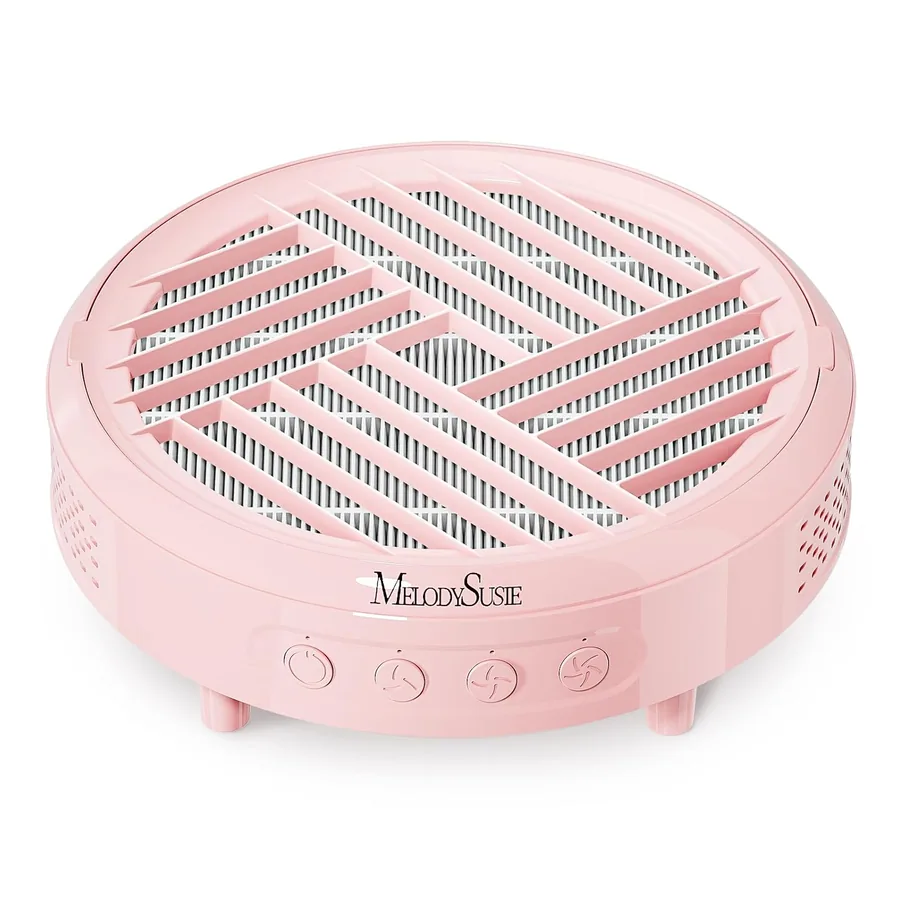

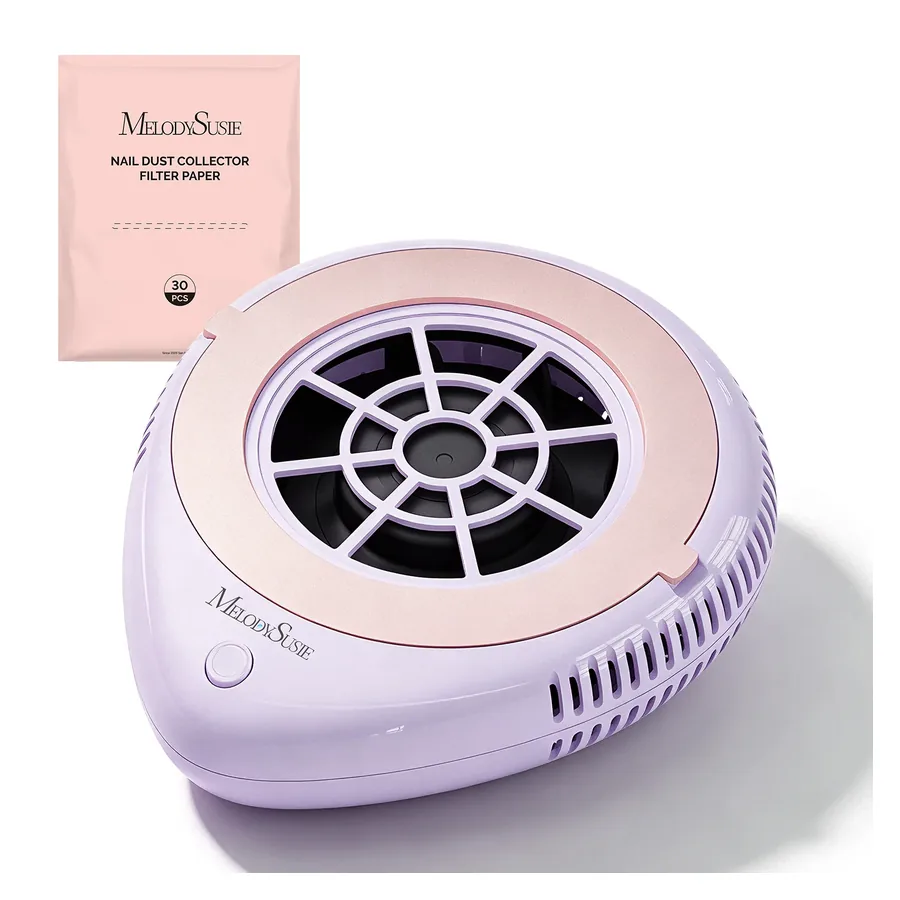

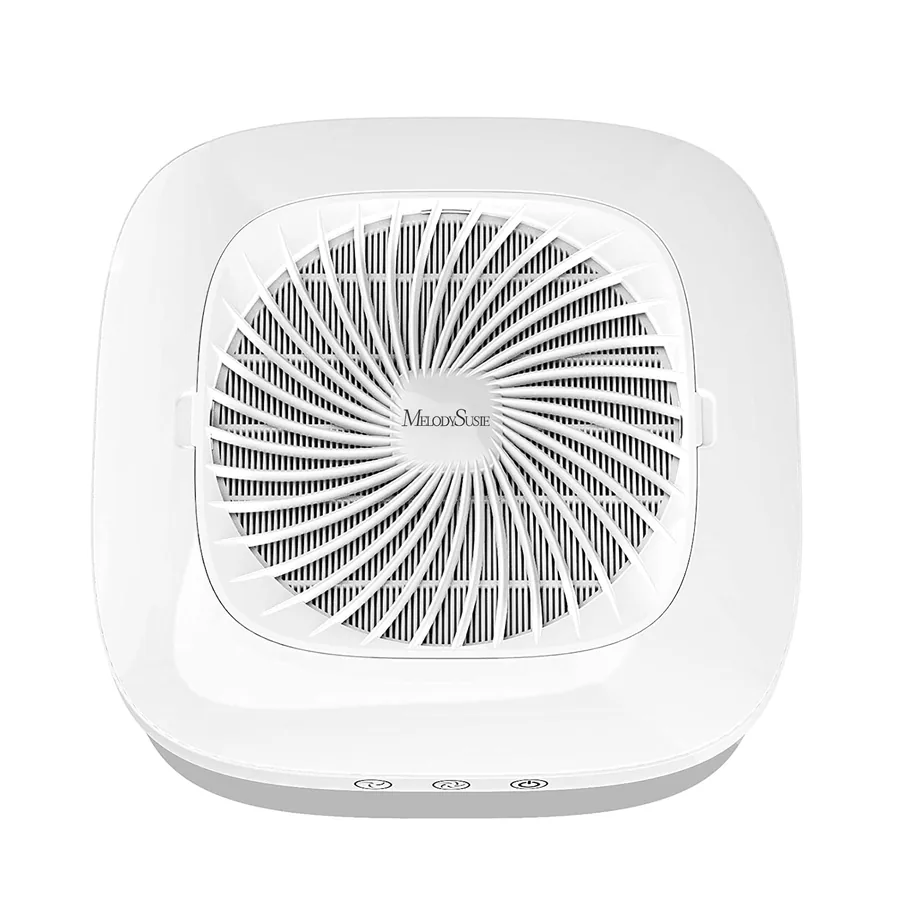

Case 04 · 桌面集尘器
格栅根部强度、风道积粉、卡扣寿命
- 先看格栅盖：筋厚与间距，料流末端的熔接痕位置，还要扛得住手压
- 再看风道到滤网的截面变化——哪一段会积粉、清不干净，比风量更影响体感
- 还要看滤网仓卡扣：反复开合的疲劳寿命，以及装反了会不会也能扣上
- 我会先改格栅根部的应力集中，做圆弧过渡加局部加胶，不动整体造型
